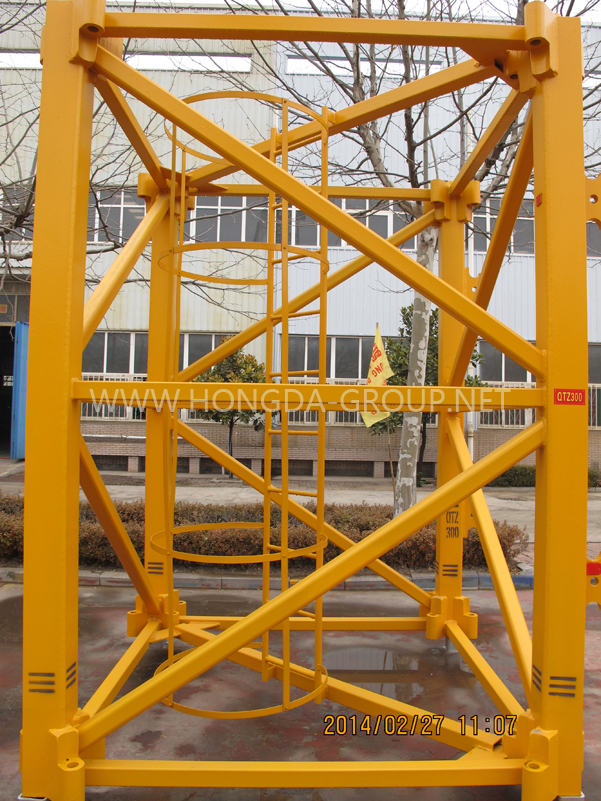

QTZ315塔式起重机是满足GB/T5031<<塔式起重机>>和GB5144<<塔式起重机安全规程>>等标准设计的加强型塔式起重机，额定起重力矩315t·m ，起重量可达16吨，有 TC7020、TC6524、TC6028、TC5236等类型。该机起升机构、回转机构、变幅机构均为变频调速机构，电控系统采用进口元件，安全保护装置为机械式或机电一体化产品，齐全可靠，该机具有固定、行走、附着、内爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
QTZ315技术参数
【起升机构】:

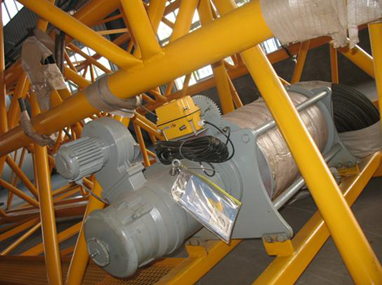

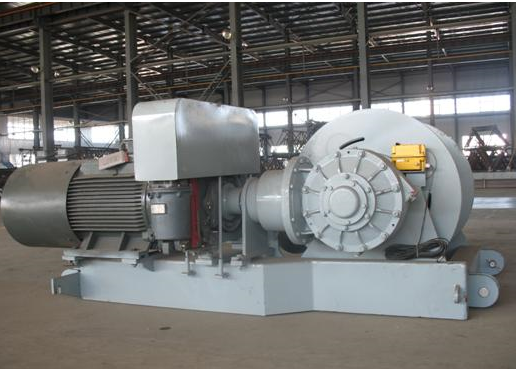

起升机构(2200Kg)采用YZP280M-6-65KW变频电机，由电机通过齿形联轴节带动减速箱，再驱动卷筒。速度通过变频器频率设置来实现。从0到各档位之间是无级调速，启制动平稳，冲击小。当采用2绳时速度可达0~102m/min、0~51m/min，采用4绳时可达0~51m/min、0~25.5m/min。
在减速箱输入轴端装有常闭式液力推杆制动器(YWZ3H315/90)(850-900NM)(见图4-13)。在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整。控制可靠、操纵简单、维修方便。
【回转机构】
】:

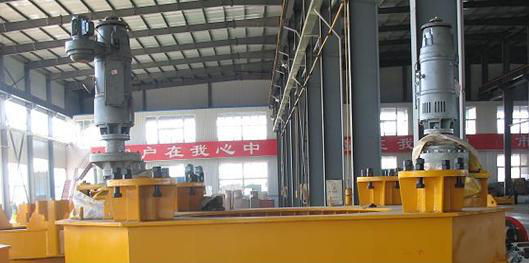

回转机构是为塔机上部回转提供动力的传动装置，该装置由电机、行星减速器、小齿轮、回转限位器等组成；本塔机采用了两套这样的装置，对称地分布于回转支承两边，安装在上支座上，其小齿轮与回转支承的大齿圈啮合，机构由带制动器的力矩电机驱动。
电机尾部带有一个常闭状态的盘式制动器；可用于塔机顶升以及固定点作业时起重臂制动定位。回转限位器用于控制塔机在某一个方向只能回转540°，以防扭断电缆。
【变幅机构】:
变幅机构(470Kg)采用力矩电机YLEF112L-95Nm，经由行星减速器带动卷筒，通过钢丝绳使载重小车获得0-80m/min的速度在起重臂架上来回高速运行。 电机尾部带有一盘式制动器，当小车电机断电时延时制动。 幅度限位器用于防止误操作，使小车在碰到起重臂根处的缓冲器前即停止运行。

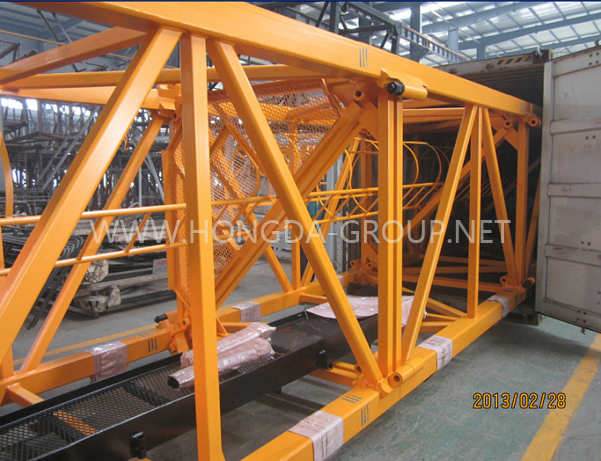

【起重臂】: 起重臂共分11节，在第三、第七、第八节臂的上弦杆各设一拉杆吊点，各节臂之间用销轴连接。在第一节臂上装有小车牵引机构，臂端装有钢丝绳防扭装置。最大臂长为70米，还可组装成65米、60米、52.5米、45米等5种臂长，满足不同旋转空间需要。在起重臂臂架根节安装小车变幅机构并设有走台框，方便安装与维修。
【平衡臂】: 平衡臂分3节，二节7.5米的，一节4米的，用销轴连接。借助销轴，平衡臂及平衡臂拉杆与回转塔身、塔顶连成一整体，平衡臂两侧设有栏杆和走道
【回转限位器】:
【塔顶】
塔顶是一个斜锥体，上端通过拉杆与起重臂和平衡臂连接并使二臂保持水平，下端用4个销轴与
回转塔身连接，为了安装起重臂拉杆和平衡臂拉杆，在塔顶上部设有工作平台和滑轮组。

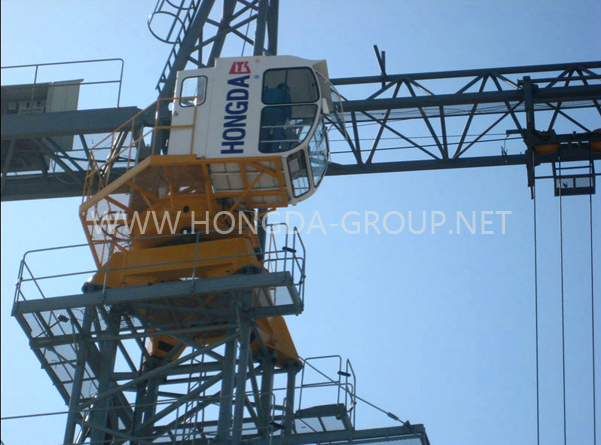

【驾驶室】 驾驶室是司机操纵塔机的工作室、它固定在回转塔身右侧。联动操纵台的各指示灯和手柄位于司机驾驶室座椅两侧，操作方便，视野广阔。
驾驶室电控箱设置在驾驶室后部，主电路总断路器，照明及辅助断路器等装置。
【电控系统及安全装置】:
QTZ315电控系统采用了当今比较前沿的PLC+变频器的控制方式，使系统的可靠性，
操纵性，稳定性以及机器的工作效率大大的提高。由于采用了变频器使各机构实现了

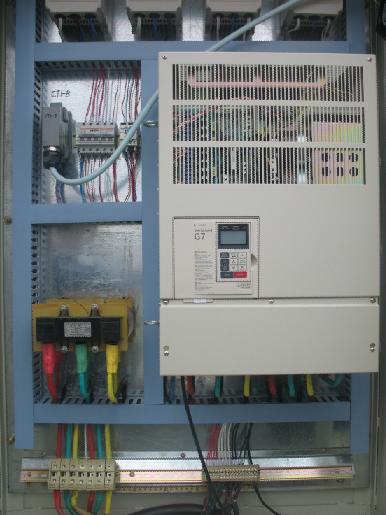

无级调速，使整个设备的稳定性有了比较高的提升。 本电控系统的电控元件采用了全球性采购，PLC为日本OMRON，变频器为日本安川，全套低压为施耐德，正是因为如此使的电控系统的故障率大大的降低， 同时也为故障的判断定位和排除提供了方便。此外还包括风速仪、障碍灯等电器安全装置和小车断轴保护和牵引绳断绳防溜车等机械安全装置。
|
机构工作级别 Working grades for mechanism |
起升机构
Hoisting mechanism
|
M5 |
|||||||||||||
|
回转机构
Slewing mechanism
|
M4 |
||||||||||||||
|
变幅机构
Trolley travelling mechanism
|
M4 |
||||||||||||||
|
行走机构
Travelling mechanism
|
M3 |
||||||||||||||
|
起升高度 Hoisting height (m) |
倍率 Multiplying |
行走式 travelling |
固定式 Undercarriage stationary |
附着式 Attached |
内爬式 Inside climbing |
||||||||||
|
a=2 |
57 |
53 |
301 |
301 |
|||||||||||
|
a=4 |
57 |
53 |
200 |
200 |
|||||||||||
|
a=6 |
57 |
53 |
101 |
101 |
|||||||||||
|
最大起重量（t）
Max. hoisting
capacity (t)
|
16 |
||||||||||||||
|
幅度 Radius (m) |
最大幅度
Max. radius
|
70 |
|||||||||||||
|
最小幅度
Min. radius
|
2.7 |
||||||||||||||
|
起升机构 Hoisting mechanism |
倍率 Multiplying |
a=2 |
a=4 |
a=6 |
|||||||||||
|
起重量(t) hoisting capacity(t) |
2.5 |
5 |
5 |
10 |
8 |
16 |
|||||||||
|
速度（m/min） Speed (m/min) |
0~120 |
0~60 |
0~60 |
0~30 |
0~40 |
0~20 |
|||||||||
|
功率 (KW) Power (kW) |
65 |
||||||||||||||
|
变幅机构
Trolley travelling
mechanism
|
速度（m/min） Speed (m/min) |
0~80 |
|||||||||||||
|
堵转力矩(N.m) Moment (N.m) |
95 |
||||||||||||||
|
回转机构 Slewing mechanism |
速度（r/min） Speed (r/min) |
0~0.7 |
|||||||||||||
|
堵转力矩(N.m) Moment (N.m) |
2×95 |
||||||||||||||
|
行走机构 Travelling mechanism |
速度（m/min） Speed (m/min) |
20 |
|||||||||||||
|
功率 (KW) Power (kW) |
4×7.5 |
||||||||||||||
|
顶升机构 Climbing mechanism |
速度(m/min) Speed (m/min) |
0.46 |
|||||||||||||
|
功率(kw) Power (kW) |
11(15) |
||||||||||||||
|
|
液压系统额定工作压力(Mpa)
Rated working
pressure for hydraulic
system (Mpa)
|
30
（外爬Outside climbing）
35
（内爬Inside climbing）
|
|||||||||||||
|
平衡重 Counter-weight |
起量臂长 Jib length（m） |
45 |
52.5 |
60 |
65 |
70 |
|||||||||
|
平衡臂长（m） Counter-jib length(m) |
16 |
16 |
20 |
20 |
20 |
||||||||||
|
平衡重（t） Counter-weight |
25.95 |
27.75 |
24.6 |
25.95 |
27.75 |
||||||||||
|
总功率（KW） Total power(KW) |
117.5 |
||||||||||||||
|
轮距×轴距（m） Wheel×axle gauge(m) |
6.5×6.5 |
||||||||||||||
|
工作温度（℃）
Operating
temperature(℃)
|
-20~+40 |
||||||||||||||
