HZS75T技术参数
HZS75T型混凝土搅拌站是鸿达集团综合国内外多种机型的优点和先进技术，结合本公司多年生产混凝土搅拌设备的经验而开发的产品。是由配料装置、骨料输送装置、粉料输送装置、供水供添加剂系统、计量系统、搅拌系统、电控系统及气控系统组成的全自动混凝土搅拌设备。具有结构合理、性能优良、工作可靠、操作方便，计量准确等特点，适用于道路、机场、港口、水电等大型工程及预制构件、商品混凝土等大方量混凝土的生产，被广泛应用于各种工程建设施工中。其主要特点如下：
·组合式结构，骨料输送提升斗方式，结构紧凑简单，占地面积小，节约场地。
·搅拌主机采用 JS1500型双卧轴强制式混凝土搅拌机，搅拌质量好，生产率高，对干硬性、半干硬性、塑性及各种配比的混凝土均能在理想时间内完成良好的搅拌。
·所有计量单元的计量元件及控制元件均采用进口元件，微机控制，完全保证计量准确且性能稳定。
·整机采用计算机控制，即可自动控制，也可手动控制，操作简单，易于掌握。动态面板显示，能清楚了解各部分的运行情况。
·电控系统元件采用进口元件，整体性能稳定，功能强大。异常工况及故障自动检测，采用文字、声、光、报警提示、方便故障的检修及排除。
|
主要技术性能参数 |
|
|
规格型号 |
HZS75T |
|
理论生产率 |
75m3/h |
|
搅拌主机 |
JS1500 |
|
最大骨料粒径 |
80mm |
|
骨料仓容积 |
4×13m3 |
|
骨料输送方式 |
提升斗 |
|
骨料计量 |
6000Kg ±2% |
|
水泥(与粉煤灰累计)计量 |
1000Kg ±1% |
|
水计量 |
500Kg ±1% |
|
添加剂计量 |
50Kg ±1% |
|
整机功率 |
130Kw |
|
整机质量 |
50 |
|

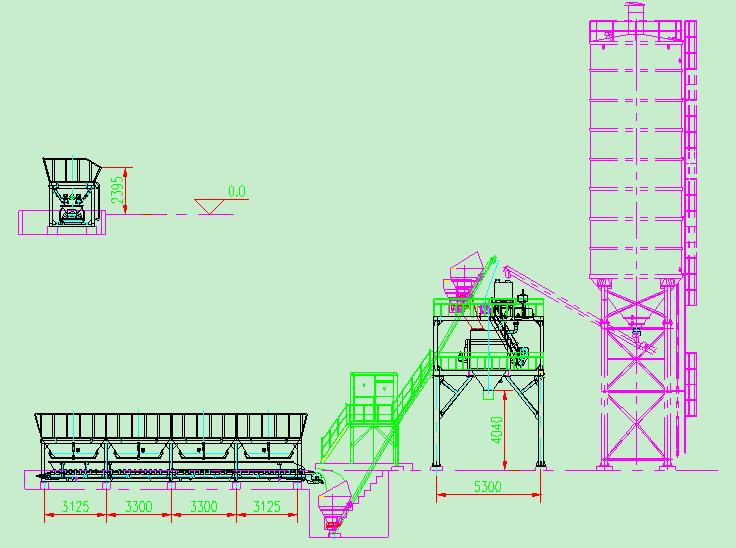

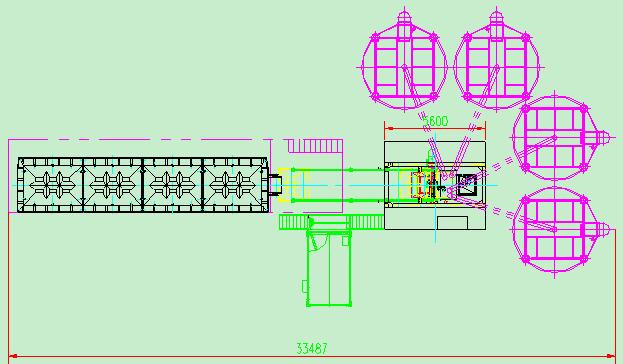

外形尺寸(工作状态；长×宽×高) |
25.9m×9.2m×11.1m |
|
出料高度 |
3.8 m |
|
粉罐（选配件） |
根据用户需要，数量及容量大小可选 |
|
水泥螺旋（选配件） |
每个粉罐需配一条φ219或φ273螺旋 |
HZS75T商品砼搅拌站配置表
|
分项 |
配置 |
规格、型号 |
数量 |
单位 |
|
1、配料系统 PL2400 |
骨料仓 |
骨料仓4x13m3 |
1 |
套 |
|
骨料计量仓 |
|
4 |
件 |
|
|
称重传感器 |
|
2 |
套 |
|
|
骨料输出皮带机 |
800 mm宽 |
1 |
套 |
|
|
气缸 |
SI-100-300 |
12 |
件 |
|
|
振动器 |
|
4 |
件 |
|
|
振动器 |
|
2 |
件 |
|
|
框架 |
|
1 |
套 |
|
|
2、骨料提升系统 |
提升斗 |
|
1 |
套 |
|
减速电机 |
22KW |
1 |
件 |
|
|
卷扬机构 |
|
1 |
套 |
|
|
轨道架 |
|
1 |
套 |
|
|
3、搅拌主机 |
JS1500钢结构 |
|
1 |
套 |
|
减速机 |
|
2 |
件 |
|
|
电机 |
30KW |
2 |
件 |
|
|
卸料系统 |
|
1 |
套 |
|
|
润滑系统 |
|
1 |
套 |
|
|
轴端主密封件 |
|
1 |
套 |
|
|
4、搅拌主楼 |
主楼支腿 |
|
1 |
套 |
|
成品接料斗 |
|
1 |
套 |
|
|
搅拌层 |
|
1 |
套 |
|
|
计量层 |
|
1 |
套 |
|
|
楼梯走道 |
|
1 |
套 |
|
|
高压清洗系统 |
SL40A |
1 |
套 |
|
|
5、水计 量系统 |
水计量箱 |
|
1 |
套 |
|
水秤 |
|
3 |
件 |
|
|
蝶阀 |
|
1 |
套 |
|
|
水泵 |
|
2 |
件 |
|
|
管道 |
|
1 |
件 |
|
|
6、水泥、粉煤灰 计量系统 |
计量仓 |
|
1 |
套 |
|
称重传感器 |
|
3 |
件 |
|
|
蝴蝶阀 |
|
1 |
件 |
|
|
振动器 |
|
1 |
件 |
|
|
7、外加剂计量系统 |
外加剂计量箱 |
|
1 |
套 |
|
称重传感器 |
|
1 |
件 |
|
|
蝴蝶阀 |
|
1 |
件 |
|
|
外加剂泵 |
|
1 |
件 |
|
|
管道 |
|
2 |
套 |
|
|
8、气动系统 |
空气压缩机 |
|
1 |
件 |
|
电磁阀（整套） |
|
1 |
套 |
|
|
管路系统 |
|
1 |
套 |
|
|
储气罐 |
|
2 |
件 |
|
|
9、电控系统 |
强电柜 |
|
1 |
套 |
|
弱电柜 |
|
1 |
套 |
|
|
控制操作台 |
|
1 |
套 |
|
|
控制室 |
|
1 |
套 |
|
|
管理控制机 |
|
1 |
套 |
|
|
液晶显示器 |
|
1 |
套 |
|
|
接触器 |
|
1 |
套 |
|
|
自动开关 |
|
1 |
套 |
|
|
微型继电器 |
|
1 |
套 |
|
|
热继电器 |
|
1 |
套 |
|
|
PLC |
|
1 |
套 |
|
|
称重变送器 |
|
1 |
套 |
|
|
UPS |
|
1 |
套 |
|
|
空调 |
|
1 |
套 |
|
|
电控辅件 |
|
1 |
套 |
|
|
连接电缆及附件 |
|
1 |
套 |
|
|
11、粉料供给系统（用户自选件） |
水泥螺旋输送机 |
φ273；数量按需 |
|
条 |
|
粉煤灰螺旋输送机 |
φ219；数量按需 |
|
条 |
|
|
粉罐 |
大小及数量按需 |
|
个 |
注：1、总功率中不含螺旋机功率；2、根据用户需要，可以进行非标设计；3、可以组合成双站或多站；4、参合料包括粉煤灰、矿粉、膨胀剂等；5、由于设计改进，以上参数有可能变化，以产品为准。
