产品中心 / products

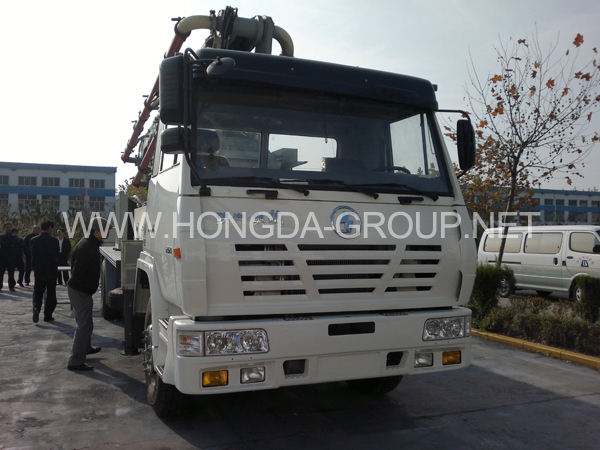

  • 产品名称: 24米混凝土泵车
  • 产品分类: 混凝土臂架泵车
  • 公司名称: 山东鸿达建工集团
  • 联系电话: 151 6687 9287
  • 联系地址: 山东省莱阳市龙门东路26号
  • 添加时间: 20/02/24
产品详情
产品询盘

24米混凝土泵车技术参数

型号

HDT5180HB-24/3

泵车参数

全长

10950mm

总宽

2500mm

总高

4000mm

自重

18460Kg







臂架支腿参数

臂架垂直高度

23.1m

臂架水平长度

19.1m

臂架垂直深度

10m

第一节臂         长度

8220

转角

90°

第二节臂         长度

5680

转角

180°

第三节臂         长度

5215

转角

268°

转台旋转角度

任意角度

前支腿展开宽度

4550mm

后支腿展开宽度

2280mm











泵送系统参数

混凝土理论排量   低压

100m3/h

高压

70 m3/h

理论泵送压力     低压

8MPa

高压

11.8 MPa

理论泵送次数     低压

19/分钟

高压

13/分钟

输送缸内径

230mm

输送缸行程

2000mm

液压系统

开式

系统油压

32 MPa

油箱容积

700L

水箱容积

600L

输送管径

125mm

末端软管长度

3m

末端软管管径

125mm





底盘参数

底盘型号

陕汽SX1165TN561

发动机型号

维柴WP10.290

发动机功率

213Kw/2200rpm

排放标准

EuroⅢ

燃料箱容积

380L

排量

9726ml

最大速度

92Km/h

制动距离

≤9300mm
